日本發那科_日本發那科加工中心_發那科攻鉆中心_日本發那科機器

商品信息

￥：408888.00
詳細參數
型號：,-D14MiB類型：鉆孔攻牙加工中心
界面語言：中文安裝方式：立式
刀具數量：21動力類型：電動
適用行業：通用作用對象：五金
控制軸數：3定位精度：0.006-0.02mm(基于ISO230-2
三軸行程(X*Y*Z)：500*400*330mm主電機功率：11KW(1分額定),3.7KW(連續額定)標準
外形尺寸：1650*2100*2300mm重量：2000kg

商品詳情

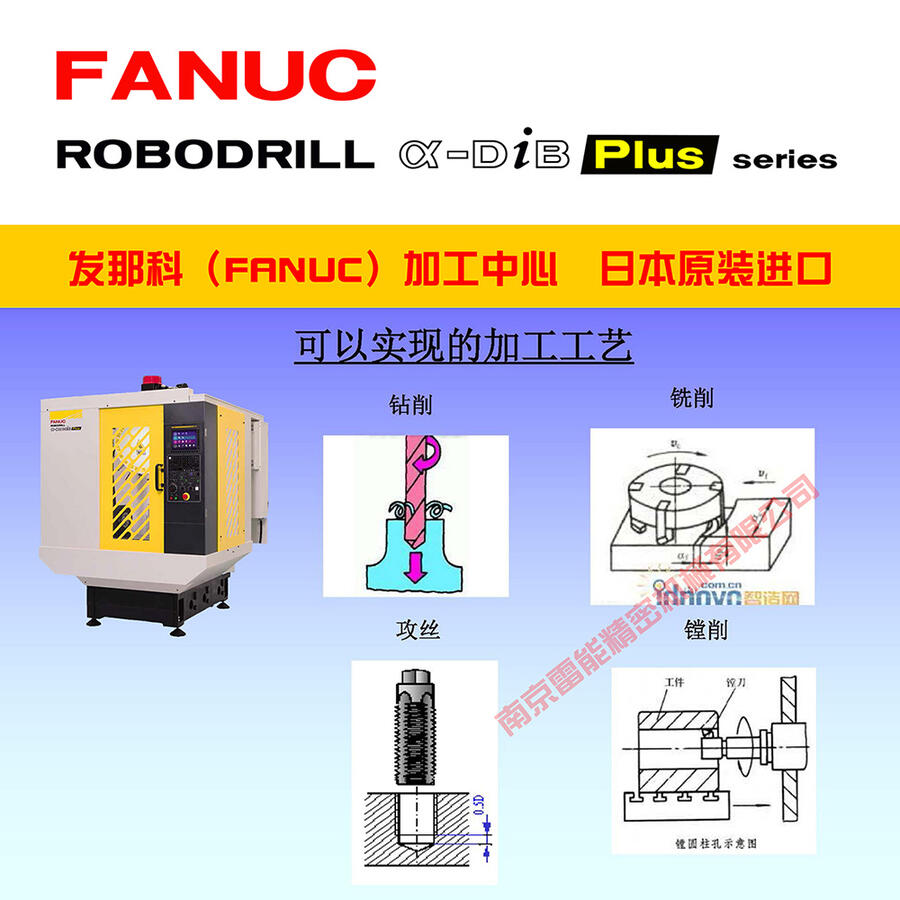

生于上個世紀70年代的FANUC ROBODRILL小型加工中心，是BT30小型加工中心的銷量世界**。除了鉆孔和攻絲加工外，還可以進行銑削、鏜孔加工，廣泛服務于機械、汽車零部件、IT精密零件、精密模具、模型等各個行業，加工領域也根據客戶的要求不斷擴大。其與智能機器人融合的機床上下料系統，集高效生產、穩定運行、節約空間等優勢于一體，更是發那科強大系統集成實力的體現。

X軸*大行程為700mm 的FANUC ROBODRILL，主軸可以根據客戶不同需求選擇*高可達24000 rpm高速主軸（發那科同類產品轉速*高）、高扭矩主軸（標配10000rpm）。其*利結構的轉塔式刀庫最多可搭載21把刀具，換刀時間僅需0.9s（T-T）；同時，搭載自身研發的同步內裝伺服電機的DDR轉臺，每分鐘回轉速度可達200轉高效、穩定地實現高速、高精度加工。


日本發那科Robodrill小型加工中心，

客戶群體：汽車部件、精密鐘表、醫療器械、家電、IT電腦數碼、通訊器材、智能手機、智能平板電腦、銅公加工、4軸高速加工、攝像器材、精密模具、電腦硬盤、汽車發動機缸蓋、轉向機、渦輪、汽車空調部件、摩托車發動機零部件等都是發那科擅長的加工領域。均大量采用發那科的小型加工中心來完成。



機型：日本進口FANUC ROBODRILLα-D14MiB Plus小型加工中心

1.1 機床本體主要參數


機械部件標準規格

容量

X軸方向移動量(工作臺左右)

500mm（M型）

Y軸方向移動量(滑鞍前后）

400mm

Z軸方向移動量(主軸頭上下)

330mm

從工作臺上部到主軸端面的距離

150-480mm(沒有*定高立柱時)

工作臺

作業面大小(X軸方向*Y軸方向)

650×400mm（M型）

工件容許重量

300KG（均一載荷）

作業面的形狀

T槽 公稱14 * 間隔 125mm*3個

主軸

主軸端(公稱號)

7/24 錐度NO.30(帶有鼓風機)

進給

速度

快進速度

48 m/min(XYZ軸)

切削進給速度

1-30,000 mm/min

刀具更換

裝置

刀具更換方式

轉塔式

刀具形式

JIS B 6339-1998 BT30，

MAS-403-1982  P30T-1(45度)

刀具收放數

14個：α-D14MiB之情形

刀具*大直徑

80mm

刀具*大長度

250mm（因不同規格有所差異）

刀具選擇方式

隨機近道

刀具*大重量

2KG/個(總重15KG) /3KG/個(總重22KG)：刀庫14之情形

刀具更換時間（切削至切削）

1.4秒：刀庫14且刀具2KG/個之情形

主軸電機

主軸電動機

11KW(1分額定)/ 3.7KW(連續額定)標準主軸

主軸規格

標準主軸規格 10,000rev/min

驅動方式

直接驅動

精度

軸雙向定位精度

0.006-0.02mm(基于ISO230-2:2006的測定值)

軸雙向往復定位精度

未滿0.004mm (基于ISO230-2:2006的測定值）

驅動方式

直接驅動

占地

外形尺寸

1650*2100*2300mm
